Per lavorare bene bisogna lavorare in sicurezza
Perché questo sia davvero possibile, è indispensabile saper scegliere dei partner con personale qualificato e di esperienza e prodotti di eccellenza: Socrate S.p.A. può garantire a tutti i suoi clienti questo. Socrate S.p.A. si occupa ormai da decenni della realizzazione di impianti Fire & Gas, utilizzando centraline e strumentazione di ultima generazione per garantire ai propri clienti di essere allertati tempestivamente per permettere a loro di mettersi in salvo e di recare all’impianto meno danni possibili. Il mondo “Fire & Gas” si riferisce a sistemi e tecnologie progettati per rilevare la presenza di fiamme, gas tossici ed esplosivi nell’ambiente. Questi sistemi sono fondamentali per garantire la sicurezza in vari settori, come quelli industriali, chimici, petroliferi e in altri ambienti in cui ci sono rischi legati alla combustione e all’emissione di sostanze pericolose. Ecco un approfondimento su alcuni aspetti chiave:
Rilevazione di fiamme
La rilevazione di fiamme implica l’uso di sensori in grado di individuare l’insorgere di fiamme o incendi. Questi sensori possono funzionare in vari modi:
- Rivelatori a infrarossi (IR): Questi sensori rilevano l'emissione di radiazione infrarossa emessa dalle fiamme.
- Rivelatori ultravioletti (UV): Alcuni sistemi utilizzano la radiazione UV, che viene emessa da molte fiamme, per rilevare incendi.
- Combinazione UV/IR: Alcuni rivelatori combinano entrambe le tecnologie per aumentare l'accuratezza e ridurre i falsi allarmi.
Rilevazione e quantificazione di gas tossici ed esplosivi
I sistemi di rilevazione dei gas sono progettati per monitorare la presenza di gas pericolosi, che possono essere tossici o esplosivi. Questi sistemi utilizzano diversi tipi di sensori:
- Sensori a semiconduttore: Questi sensori misurano i cambiamenti di resistenza elettrica in presenza di gas specifici.
- Sensori a infrarossi: Utilizzati per il rilevamento di gas come il metano, l'anidride carbonica e molti altri, sfruttano l'assorbimento della luce infrarossa da parte delle molecole di gas.
- Sensori elettrochimici: Questi sensori generano una risposta elettrica in presenza di gas tossici, rendendo possibile la loro rilevazione.
- Rilevatori di gas combustibile: Offrono una segnalazione dell'accumulo di gas infiammabili, come il metano o il propano
Grazie alle nuove tecnologie ad infrarosso proposte da Socrate, sarà anche possibile con l’uso di termocamere (fisse o portatili) quantificare le perdite di gas combustibile o tossico.
Applicazioni e importanza
I sistemi di “Fire & Gas” sono utilizzati in diverse applicazioni, tra cui:
- Impianti industriali: Fabbriche, raffinerie, impianti chimici e altro.
- Settore marino: Su navi e piattaforme offshore dove i rischi di incendio e gas sono elevati.
- Edifici commerciali: Sistemi di protezione per uffici, centri commerciali e altre strutture.
Normative e standard
Il settore è regolato da normative e standard di sicurezza specifici, che variano a seconda del paese e del settore, come quelli emanati dall’Occupational Safety and Health Administration (OSHA) negli Stati Uniti, dalle normative europee o dalle normative Italiane Uni 9795.
Hai bisogno di una soluzione ad hoc?
Principal
Soluzioni
Piattaforme Offshore, Condutture & Raffinerie, Petrolchimico, LNG, Stazioni di compressione, Impianti Chimici, Trattamenti delle acque & Liquami Sewage, Tank Farm, FPSO Units, Produzione Biometano, Energia solare, eolica e idrica e Produzione idrogeno verde.
Prodotti
Rilevatori di Gas (combustibili, tossici, ossigeno)
MSA / GM
-
Riduzione dei costi operativi di oltre 80%
-
Rivelazione di gas tossici e combustibili:
• Metano
• Etilene
• Ammoniaca
• CO2
• H2S
• acido cloridrico
• Mix di Gas (CH₄+H₂S)
-
Rilevazione di gas fino a 200 Mt a seconda della tipologia di Gas da rilevare
-
Massima capacità di operare durante il periodo di nebbia e pioggia: la selezione ottimizzata delle lunghezze d'onda riduce al minimo le interferenze di nebbia, pioggia, neve e vapore.immune alla nebbia
-
Uscite: 4-20 Ma / Hart e Modbus RTU
-
ATEX
-
SIL2
-
Auto test del sistema, per verificare il corretto funzionamento di tutti i suoi dispositivi
- Velocità e risposta ai vertici del settore: T90 ≤ 3 secondi anche con paraspruzzi installato
- Non è richiesta la calibrazione di routine, riducendo i costi di manutenzione
- Le uscite di comunicazione multiple forniscono una capacità completa di stato e controllo nella sala di controllo
- Le ottiche riscaldate eliminano la condensa
- L'indicazione di ottica sporca discrimina tra un vero guasto e la necessità di pulizia
- I tempi rapidi di calibrazione riducono la quantità di gas cal. necessari, riducendo i tempi e i costi di manutenzione.
- Approvazioni: ATEx, IECEx, MED, DNV gL, CE, FM 6310, 6320 e CSA 22.2 No. 152 EN 60079-29-1 Prestazioni approvate Registrazione HART, Certificazione FM secondo IEC 61508
- Uscita 4-20mA
- Adatto a SIL 3.
- Hart
- Sensibile alle fughe di gas di piccole (ppm.metro) e grandi dimensioni (LEL.metro) grazie al doppio campo di rilevamento
- Lunghezze del percorso: 5-30 m, 20-100 m, 80-150 m
- Ideale per l'uso in ambienti difficili (-55°C)
- Il singolo raggio di rilevamento migliora l'accuratezza e riduce le derive
- Autocontrollo continuo per un funzionamento a prova di guasto
- Le uscite di comunicazione multiple (HART, Modbus, supporto AMS) forniscono una funzionalità completa di stato e controllo nella sala comandi
- Il display unificato semplifica il funzionamento
- Il controllo automatico del guadagno compensa le ottiche sporche, la pioggia e la nebbia
- Approvazioni: CSA, FM, ATEX, IECEx, DNV-GL, INMETRO, EAC, CE
- Adatto a SIL 3
- HART
- Alloggiamento: Acciai inossidabili 316
- Autocontrollo automatico 4 volte al giorno
- Ampia temperatura di funzionamento per ambienti estremi (da -55°C a +75°C)
- La tecnologia wireless Bluetooth consente al dispositivo mobile di fungere da schermo HMI e controller
- SafeSwap consente la sostituzione sicura e rapida dei sensori XCell senza spegnere lo strumento
- Sfera GM MOS (sensore passivo)
- Possibilità di sensori doppi con uscite analogiche individuali
- 1 trasmettitore, doppia potenza di rilevamento
- Ingombro e cablaggio identici a quelli della serie S4000, per semplificare le operazioni di retrofit utilizzando le guaine e i cablaggi esistenti
- Tecnologia dei sensori all'avanguardia
- Tipo di sensore per gas tossici e ossigenati: Perle catalitiche (XCell Oxygen) ed Echem per gas tossici e sensori MOS PASSIVI per H2S
- Approvazioni: CSA, FM*, ATEX, IECEx, INMETRO, ABS, DNV-GL Marine, marchio CE.
- Adatto a SIL 2.
- Hart
- PrimaX P: sensore di gas puntiforme per rilevazione di Gas Tossici, Gas Combustibili & Ossigeno
- Sensore catalitico per rilevazione di Gas Combustibili.
- Sensore Elettrochimico per la rivelazione di Gas Tossici & Ossigeno
- Interfacce di comunicazione Segnale di uscita 4–20 mA e 2 relè optional. Per la configurazione, la calibrazione e la diagnostica è disponibile, come optional, la comunicazione digitale HART
- Sostituzione dei sensori tipo «Plug-in» Il design del connettore tipo «Plug-in» permette di sostituire il sensore in modo semplice e rapido, facilitando le operazioni di manutenzione di routine
- Facile da usare Il grande display, con i suoi chiari messaggi di testo, fornisce informazioni a colpo d’occhio, mentre i LED (Prima X P) indicano con chiarezza lo stato del rilevatore.
- Facile da calibrare La calibrazione si effettua con facilità, utilizzando la testiera incorporata
- Certificazioni: CSA, ATEX, IECEx, UL, CMC, CCCF, EAC, INMETRO, HART registered, BG RCI.
- SIL 2 disponibile.
- Hart
- Autocontrollo automatico 4 volte al giorno
- Display a LED organici (OLED) e LED di stato molto luminosi, per una visibilità eccezionale
- Nessuno strumento necessario per navigare nel menù, no magnete
- La tecnologia senza fili Bluetooth consente ai dispositivi mobili di fungere da schermo HMI e da controller. L'app X/S Controller è progettata per offrire alti standard di sicurezza e fornire informazioni in tempo reale sul dispositivo mobile dell'utilizzatore.
- Possibilità di gestire doppio sensore
- La tecnologia SafeSwap consente la sostituzione sicura e rapida dei sensori XCell senza spegnere lo strumento.
- La doppia capacità di rilevamento raddoppia l'efficacia con lo stesso ingombro di un singolo trasmettitore.
- Tecnologia avanzata
- Sensori combustibili di tipo: catalitico (XCell) & infrarossi (XIR Plus)
- Sensori per tossicità & Ossigeno: catalitico (XCell Oxygen) & elettrochimica per Gas Tossici
- Certificazioni: CSA, FM*, ATEX, IECEx, INMETRO, DNV-GL Marine, CE Marking. SIL 2 disponibile.
- >Hart
OPTRONICS
Rilevatore ottico esteso per gas idrocarburi ad alta sensibilità
Il PGE11 Optical Point Detector Extended è la versione avanzata del sensore PG11, sviluppata per applicazioni che richiedono maggiore sensibilità e flessibilità di installazione. Grazie a un percorso ottico esteso, il PGE11 consente una rilevazione più efficace anche in configurazioni complesse come condotti, tubazioni e applicazioni estrattive, mantenendo le stesse caratteristiche di robustezza e affidabilità. Basato sulla tecnologia Solid State Infrared SafeSource™, il PGE11 garantisce calibrazione di fabbrica permanente, assenza di drift nel tempo e una vita utile particolarmente estesa della sorgente ottica. Il sistema di condition monitoring integrato verifica continuamente il corretto funzionamento di hardware e software, segnalando in modo automatico eventuali necessità di intervento. Il PGE11 è progettato per applicazioni di sicurezza funzionale SIL2 SC3, con valori di PFD tra i migliori della categoria e intervalli di proof test fino a 5 anni. Le interfacce 4–20 mA, HART e OptoCom™ consentono una facile integrazione nei sistemi di automazione e sicurezza industriale, mentre le ottiche in zaffiro riscaldato assicurano prestazioni costanti anche in presenza di condensa o contaminanti. Disponibile in diverse lunghezze, il PGE11 si adatta a un’ampia gamma di scenari applicativi, tra cui impianti Oil and Gas, condotti HVAC, linee LNG LPG, turbine, impianti industriali ad alta criticità e tutte le situazioni in cui è richiesta una rilevazione affidabile di gas idrocarburi in tempo reale.
Rilevatore ottico di gas idrocarburi per applicazioni industriali critiche
Il PG11 Optical Point Detector di Optronics è un rilevatore ottico puntuale per gas idrocarburi, progettato per garantire rilevazione affidabile, rapida e continua in ambienti industriali complessi e classificati. Grazie alla tecnologia Solid State Infrared SafeSource™, il PG11 assicura stabilità a lungo termine, eliminando la necessità di calibrazioni periodiche in campo e riducendo drasticamente le attività di manutenzione. Il sensore utilizza un percorso ottico a infrarossi con compensazione termica e monitoraggio continuo dello stato interno, consentendo di individuare tempestivamente eventuali condizioni anomale e garantendo la massima disponibilità operativa. Il tempo di risposta T90 inferiore a 1,5 secondi rende il PG11 particolarmente adatto ad applicazioni dove la rapidità di rilevazione è un requisito di sicurezza fondamentale. Progettato per l’integrazione in sistemi di sicurezza funzionale SIL2 SC3, il PG11 supporta interfacce 4–20 mA, HART 7 e comunicazioni digitali tramite OptoCom™, facilitando l’integrazione nei sistemi di controllo e supervisione esistenti. La struttura robusta in acciaio inox 316L, con grado di protezione IP66 IP67, lo rende idoneo a operare in condizioni ambientali severe, incluse vibrazioni, umidità elevata e temperature estreme. Il PG11 è indicato per applicazioni in Oil and Gas, impianti industriali, HVAC, turbine a gas, tubazioni a doppia parete e installazioni dove è richiesto un rilevamento affidabile di metano, propano e altri idrocarburiRIKEN KEIKI
La serie SD-1 rileva gas combustibili, idrogeno solforato, monossido di carbonio e ossigeno in aree classificate. Pesa circa 2 chilogrammi e occupa 148 × 167 mm a parete.
È la scelta per le installazioni ordinarie, dove il peso e l'ingombro contano e il gas rientra tra quelli coperti dai sei modelli disponibili. Per ambienti più severi o per gas fuori lista, la risposta è la serie SD-3.
In sintesi
| Gas rilevati | Combustibili, idrogeno solforato, monossido di carbonio, ossigeno |
| Principi di misura | Combustione catalitica, nuova ceramica, infrarosso non dispersivo, semiconduttore, elettrochimico, cella galvanica |
| Peso e ingombro | Da 2,0 a 2,5 kg, 148 mm di larghezza |
| Protezione | IP65 equivalente, custodia antideflagrante |
| Uscita | 4-20 mA a tre fili, alimentazione e segnale sullo stesso cavo; HART 7 su versioni specifiche |
| Certificazioni | ATEX, IECEx, Japan Ex, MED su modelli specifici, marcatura CE, SIL2 secondo IEC 61508 su SD-1RI, SD-1EC e SD-1OX |
| Idrogeno e acetilene | Utilizzabile in atmosfere con idrogeno e acetilene grazie alla custodia a prova di esplosione |
La serie SD-3 rileva gas combustibili, gas tossici e ossigeno in continuo, in aree classificate. Custodia in acciaio inox, protezione IP66/67, esercizio da -40 a +70 °C.
È la serie su cui Socrate sta concentrando le forniture Riken Keiki, perché copre i casi in cui un rilevatore standard non regge: freddo, corrosione, lavaggi, punti di installazione inaccessibili, gas fuori dalle liste ordinarie.
In sintesi
| Gas rilevati | Combustibili, tossici e ossigeno: 76 combinazioni di sensore, gas e range |
| Principi di misura | Infrarosso non dispersivo, catalitico a nuova ceramica, semiconduttore, semiconduttore a filo caldo, elettrochimico |
| Custodia | Acciaio inox SCS14, equivalente AISI 316, protezione IP66/67 |
| Temperatura | Da -40 a +70 °C su certificazione ATEX e IECEx |
| Uscite | Tre configurazioni alternative all'ordine: 4-20 mA con HART 7 (standard), con HART 7 più contatti relè, oppure con Modbus RS-485 |
| Certificazioni | ATEX (DEKRA 24ATEX0017X), IECEx, prestazionali EN 60079-29-1 ed EN 45544, MED e SIL2 su modelli specifici |
| Installazione | Diffusione, aspirazione, sensore remoto fino a 20 metri, inserimento in condotta |
SENSITRON
Rilevatori di fiamma (UV/IR, UV, IR - multispettro, IR3, con videocamera)
FGD
Rivelatore di fiamma UV IR per idrocarburi e gas “difficili” (Idrogeno e miscele)
FlameSpec™ UV IR è un rivelatore di fiamma UV IR progettato per garantire risposta ultra rapida, alte prestazioni e rilevazione affidabile di un’ampia varietà di incendi, inclusi idrocarburi visibili e non visibili, oltre a Idrogeno e fiamme miste Metano/Idrogeno. La tecnologia UV IR migliorata consente di intercettare sia incendi a crescita lenta sia eruzioni improvvise, operando in modo stabile in tutte le condizioni meteo e di luce.
Rivelatore di fiamma UV IR per incendi di idrocarburi
FlameSpec™ UV IR F è un rivelatore di fiamma UV IR progettato per garantire risposta ultra rapida, alte prestazioni e rilevazione affidabile di un’ampia varietà di incendi, inclusi idrocarburi visibili e non visibili. La tecnologia UV IR migliorata consente di individuare sia incendi a crescita lenta sia eruzioni improvvise, operando in modo stabile in tutte le condizioni meteo e di luce.
Rivelatore di fiamma Triple IR per Idrogeno e idrocarburi con videocamera HD integrata
FlameSpec™ IR3 StretcH2 HD è un rivelatore di fiamma Triple IR con videocamera HD integrata, progettato per offrire risposta elevata, alte prestazioni e rilevazione affidabile di diversi scenari di incendio tipici delle applicazioni Energy Transition. Il dispositivo affronta sia incendi a crescita lenta sia eruzioni improvvise grazie a una tecnologia IR3 evoluta, operando in modo stabile in tutte le condizioni meteo e di luce. La camera HD fornisce un riscontro visivo dell’area monitorata con imaging filtrato Near IR (di serie) di eventi e personale fino a 30 m, così da consentire al team di intervento di valutare la situazione prima di entrare in zona pericolosa. Video e dati vengono salvati su memoria non volatile per analisi post incidente: la registrazione parte 1 minuto prima della rilevazione e prosegue fino a 4 minuti.
Rivelatore di fiamma Triple IR per incendi di idrocarburi
FlameSpec™ IR3 è un rivelatore di fiamma Triple IR progettato per offrire risposta ultra rapida, alte prestazioni e rilevazione affidabile di tutti i tipi di incendi di idrocarburi, sia visibili sia non visibili. La tecnologia IR3 migliorata consente di gestire sia incendi a crescita lenta sia eruzioni improvvise, mantenendo un’elevata immunità ai falsi allarmi anche in condizioni ambientali complesse.
Rivelatore di fiamma Triple IR per Energy Transition con videocamera HD integrata
FlameSpec™ IR3 H2 HD è un rivelatore di fiamma Triple IR con videocamera HD integrata progettato per offrire risposta rapidissima, alte prestazioni e rilevazione affidabile dei principali scenari di incendio nelle applicazioni di Energy Transition. Il dispositivo gestisce sia incendi a crescita lenta sia eruzioni improvvise grazie a tecnologia IR3 migliorata e lavora in modo stabile in tutte le condizioni meteo e di luce. La camera integrata fornisce video ad alta definizione dell’area monitorata, con imaging filtrato Near IR degli eventi e del personale fino a 30 m, così da permettere al team di intervento di valutare la situazione prima di entrare in area pericolosa. Video e dati vengono salvati rapidamente su memoria non volatile per supportare analisi post incidente. Le registrazioni partono 1 minuto prima della rilevazione e proseguono fino a 4 minuti.
Rivelatore di fiamma Triple IR per Idrogeno e idrocarburi nelle applicazioni Energy Transition
FlameSpec™ IR3 StretcH2 è un rivelatore di fiamma Triple IR progettato per offrire risposta rapidissima, alte prestazioni e rilevazione affidabile degli scenari tipici legati alla transizione energetica, dove possono coesistere fiamme di Idrogeno e incendi di idrocarburi. Il dispositivo gestisce sia incendi a crescita lenta sia eruzioni improvvise grazie a una tecnologia IR3 migliorata, mantenendo stabilità operativa in tutte le condizioni meteo e di illuminazione. Il rivelatore integra inoltre un event logger che registra allarmi e fault su memoria non volatile, utile per analisi tecniche e ricostruzioni post evento.
Tool per la cattura e la validazione del campo visivo dei rivelatori di fiamma
FlameSpec™ FlameView™ (FVU KIT) è lo strumento progettato per catturare e documentare in modo rapido e accurato il campo visivo dei rivelatori di fiamma FlameSpec, supportando le attività di mapping study e la validazione della copertura secondo approcci performance based. Tradizionalmente, la verifica del field of view veniva eseguita con laser e supporti di puntamento, con due limiti importanti: in condizioni di forte luminosità il fascio è difficile da vedere e il processo richiede tempo, senza lasciare una traccia permanente. FlameView risolve questo problema: consente di ottenere la cattura del campo visivo in pochi minuti per dispositivo, con un record tag specific salvabile e riutilizzabile per confronti e verifiche periodiche.
Rivelatore di fiamma Triple IR per applicazioni Energy Transition
FlameSpec™ IR3 H2 è un rivelatore di fiamma Triple IR progettato per offrire risposta rapidissima, alte prestazioni e rilevazione affidabile dei principali scenari di incendio legati alla transizione energetica, inclusi Idrogeno, Metano, Syngas, Ammoniaca e Metanolo. La tecnologia IR3 migliorata consente di gestire sia incendi a crescita lenta sia eruzioni improvvise, mantenendo stabilità operativa in tutte le condizioni meteo e di illuminazione. Il registratore eventi integrato aggiunge un livello ulteriore di tracciabilità, utile per analisi e ricostruzioni post evento.
Rivelatore di fiamma UV IR F con videocamera HD
FlameSpec™ UV IR F HD è un rivelatore di fiamma UV IR ad alte prestazioni con videocamera HD a colori integrata, progettato per garantire tempi di risposta estremamente rapidi, alta affidabilità e rilevazione stabile di un’ampia varietà di incendi di idrocarburi, sia visibili sia non visibili. La tecnologia UV IR migliorata consente di affrontare sia incendi a crescita lenta sia eruzioni improvvise, operando in modo affidabile in tutte le condizioni di luce e meteo. In parallelo, la camera HD fornisce un riscontro visivo chiaro dell’area monitorata, utile per verificare l’evento e l’eventuale presenza di personale fino a 30 m, prima di intervenire in zona pericolosa.
Famiglia di simulatori di fiamma per test e manutenzione rivelatori FlameSpec
I simulatori di fiamma FlameSpec™ FSIM sono progettati per eseguire in modo rapido e affidabile i test dei rivelatori di fiamma durante commissioning, collaudi periodici e verifiche funzionali di impianto. A differenza di molte soluzioni alternative, i simulatori FSIM testano i sensori attivi e gli algoritmi di rivelazione reali, senza ricorrere a tecniche di bypass che “forzano” una risposta artificiale del rivelatore. In questo modo, la verifica è concreta e rappresentativa delle prestazioni effettive in campo. F300V0010.05-FLS-FSIM_with_Socr… La gamma è leggera, ergonomica e semplice da utilizzare, pensata per operare anche in aree classificate. In particolare, la versione FSIM IR3 consente un’attivazione a distanza fino a 9 metri, riducendo la necessità di ponteggi o accessi complessi.

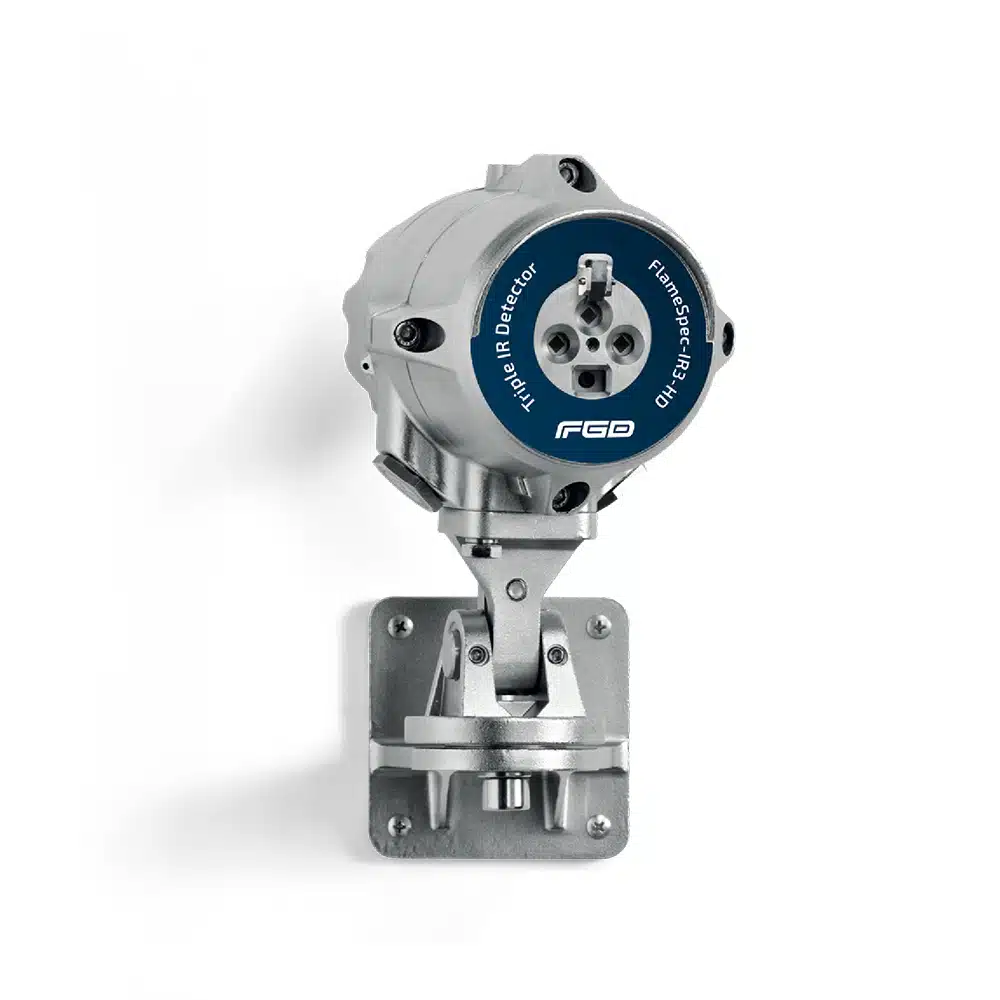

Rivelatore di fiamma Triple IR per idrocarburi con videocamera HD
FlameSpec™ IR3-CO2L-HD è un rivelatore di fiamma Triple IR progettato per offrire una rilevazione rapida e robusta di incendi di idrocarburi liquidi e solidi anche in contesti complessi, dove la presenza di gas di scarico da motori può compromettere l’affidabilità di altri rivelatori. È la scelta ideale in aree ad alta attività veicolare e in applicazioni dove i disturbi ambientali richiedono la massima immunità ai falsi allarmi. In aggiunta alla rivelazione, integra una videocamera HD a colori che fornisce una visione chiara dell’area monitorata, utile per valutare l’evento e la presenza di personale fino a 30 m, prima di intervenire in zona pericolosa. Video e dati vengono salvati su memoria non volatile per supportare analisi e indagini post evento.
Rivelatore di fiamma UV IR con videocamera HD
FlameSpec UV IR HD è un rivelatore di fiamma UV IR ad alte prestazioni con videocamera HD integrata, progettato per garantire rilevazione rapidissima di incendi ed esplosioni e, allo stesso tempo, offrire una visione chiara dell’area monitorata per supportare le decisioni operative prima dell’accesso in zona pericolosa. La tecnologia UV IR migliorata consente di individuare sia incendi a crescita lenta sia fenomeni improvvisi, mantenendo un’elevata affidabilità in tutte le condizioni di luce e meteo. Il dispositivo è adatto alla rilevazione di un’ampia varietà di fiamme, inclusi incendi di idrocarburi visibili e non visibili, oltre a idrogeno e metano, anche in miscele.
MSA / GM
Nuovissima tecnologia, con prestazioni approvate da FM per 22 sostanze infiammabili L'FL5000 di MSA General Monitors® è un rilevatore di fiamma multispettro agli infrarossi (MSIR). L'FL5000 si avvale di rilevatori all'avanguardia a infrarossi (IR) e di un evoluto algoritmo di rilevamento della fiamma basato su una raffinata tecnologia di rilevamento delle perdite (ANN, Artificial Neural Network), per un sistema con alta immunità ai falsi allarmi causati da fulmini, luce solare riflessa, saldatura ad arco, oggetti caldi e altre fonti di radiazioni Grazie alle loro caratteristiche meccaniche ed elettriche, possono essere installati in ambienti “estremi” come: Impianti chimici, piattaforme, raffinerie e molti altri.
Principali caratteristiche meccaniche / elettriche:
- Alimentazione: 20-32Vcc
- custodia: Acciaio inox 316 verniciato a polvere, rosso
- Distanza di rilevamento superiore, fino a 95 m
- Interfacce di comunicazione Segnale di uscita 4–20 mA, relè, comunicazione HART 7 e porta di comunicazione seriale RS485
- Spettro 2-5 micron (IR)
- Tempo di risposta 10sec
- Massimo campo visivo: ± 45° a 34 m; ±30° a 64 m; ±15° a 95 m
- Certificazioni: CSA, FM, ATEX, IECEx, UAE,UKCA;
- Approvazioni delle prestazioni FM, ULC e EN 54-10
- Registrato HART 7. SIL 2/3
- Staffa di fissaggio in acciaio inox
- Ingresso Cavi: 2 × 3/4" NPT
- Certificazioni Nord America
- Classe I, Div. 1, Gruppi B, C e D T4
- Classe II/III, Div. 1/2, Gruppi E, F e G;
- Classe I, Div. 2, Gruppi A, B, C e D T4
- (-40 °C ≤ Ta ≤ +80 °C)
- Tipo 6P, IP66/67
- CL I, Zn 1, AEx db IIC T4 Gb
- Zn 21, AEx tb IIIC T135C Db
- Ex db IIC T4 Gb
- Ex tb IIIC T135C Db
- -55 °C ≤ Ta ≤ +80 °C
- Certificazioni ATEX/UKCA/IECEX
- Ex db IIC T4 Gb,
- Ex tb IIIC T135C Db,
- -55 °C ≤ Ta ≤ +80 °C, IP66/67
- Grado di protezione: IP66/67
Gli evoluti rilevatori di fiamma multispettro General Monitor FL4000H sono progettati per un'alta immunità ai falsi allarmi, con il campo visivo più grande. Grazie alle loro caratteristiche meccaniche ed elettriche, possono essere installati in ambienti “estremi” come: impianti chimici, piattaforme, raffinerie e molti altri.
Principali caratteristiche meccaniche / elettriche:- Alimentazione: 20-36Vcc
- custodia: Acciaio inox 316
- Interfacce di comunicazione Segnale di uscita 4–20 mA, relè (preallarme, allarme e guasto), comunicazione HART 6 e doppia porta di comunicazione seriale
- Spettro 2-5 micron (IR)
- Tempo di risposta ≤10sec
- Massimo campo visivo: 100° a 30 m; 90° a 64 m
- Certificazioni: CSA, FM, ATEX, IECEx, ULC,EN54-10,MED, DNV-GL, VNIIPO, GOST, Inmetro, CE
- Compatibilità SIL 3 (FM)
- Staffa di fissaggio in acciaio inox
- Ingresso Cavi: 2 × 3/4" NPT
- Classificazione:
- Classe I, Divisione 1, Gruppi b, C, D
- Classe II, Divisione 1, Gruppi E, F, G
- Classe III, Tipo 6P
- Ex d IIC T5 Gb
- Ex tb IIIC, T100 °C Db,
- Grado di protezione: IP66/67
Le prestazioni del Rilevatore di Fiamme FL500 UV/IR sono state approvate da Factory Mutual (FM) per gli incendi di idrocarburi. Ogni due minuti, la funzione integrata di autoverifica con monitoraggio continuo del percorso ottico, esegue un controllo ottico ed elettrico per garantire che il percorso ottico sia libero e che i circuiti elettronici funzionino correttamente.
Principali caratteristiche meccaniche / elettriche:
- Alimentazione: 20-36Vcc
- custodia: Acciaio inox 316
- Interfacce di comunicazione Segnale di uscita 4–20 mA, relè (preallarme, allarme e guasto), comunicazione HART 7 e porta di comunicazione modbus
- Spettro 4,35 micron (IR) e da 185 a 260 nm (UV)
- Tempo di risposta ≤3 sec
- Massimo campo visivo: 130° conico
- Carburanti: idrocarburi (Butano, Etano, Eptano, Metano, Metanolo, Propano
- Certificazioni: CSA, FM, ATEX, IECEx, Inmetro, CE
- Compatibilità SIL 3
- Staffa di fissaggio in acciaio inox
- Ingresso Cavi: 2 × 3/4" NPT o 2 x M25
- Classificazione:
- Classe I, Divisione 1, Gruppi B, C, D
- Classe II, Div. 1, Gruppi E, F, G
- Classe III, Tipo 6P
- Ex db IIC T5 Gb
- Ex tb IIIC T100 °C Db II 2 G D
- Grado di protezione: IP66/67
Le prestazioni del Rilevatore di Fiamme FL500-H2 UV/IR sono state approvate da Factory Mutual (FM) per gli incendi a idrogeno. Ogni due minuti, la funzione integrata di autoverifica con monitoraggio continuo del percorso ottico, esegue un controllo ottico ed elettrico per garantire che il percorso ottico sia libero e che i circuiti elettronici funzionino correttamente.
Principali caratteristiche meccaniche / elettriche:
- Alimentazione: 20-30Vcc
- custodia: Acciaio inox 316
- Interfacce di comunicazione Segnale di uscita 4–20 mA, relè (preallarme, allarme e guasto), comunicazione HART 7 e porta di comunicazione modbus
- Spettro 2-95 micron (IR) e da 185 a 260 nm (UV)
- Tempo di risposta ≤3 sec
- Massimo campo visivo: 130° conico
- Carburanti: idrogeno
- Certificazioni: CSA, FM, ATEX, IECEx, Inmetro, CE
- Compatibilità SIL 3
- Staffa di fissaggio in acciaio inox
- Ingresso Cavi: 2 × 3/4" NPT o 2 x M25
- Classificazione:
- Classe I, Divisione 1, Gruppi B, C, D
- Classe II, Div. 1, Gruppi E, F, G
- Classe III, Tipo 6P Ex db IIC T5 Gb
- Ex tb IIIC T100 °C Db II 2 G D
- Grado di protezione: IP66/67
Rilevamento delle perdite a ultrasuoni
MSA / GM
- OBSERVER-i è il primo rilevatore di fughe di gas a ultrasuoni al mondo dotato della tecnologia di elaborazione del suono acustico a banda larga in tempo reale ANN (Artificial Neural Network).
- L'algoritmo ANN è stato “addestrato” con queste registrazioni per distinguere automaticamente tra il rumore di fondo acustico indesiderato e le perdite di gas pericolose.
- Soluzioni innovative per il rilevamento delle perdite che favoriscono la sicurezza dell'idrogeno
- Rileva le perdite di gas a partire da una pressione di 2 BAR (29 psi). Le perdite di gas molto piccole possono essere rilevate rapidamente
- Approvazioni Classificazione: ATEX- IECEX / CSA / FM-CSA
- Alloggiamento in acciaio inox AISI 316L
- Uscite: 4-20 Ma / Hart e Modbus RTU
- Frequenza acustica minima rilevata : 12Khz
- Autotest :eseguito ogni 15 minuti
Sistemi
Sistema ad agenti multipli
System Integration / Fire & Gas System Unit / Sistema ad agenti multipli Sistemi ad
Sistema unità produzione h2
System Integration / Fire & Gas System Unit / Sistema unità produzione h2 Sistema unità
Pannello allarme incendio
System Integration / Fire & Gas System Unit / Pannello allarme incendio Pannello allarme incendio
Interfaccia con comunicazione modbus ridondante
System Integration / Fire & Gas System Unit / Interfaccia con comunicazione modbus ridondante Interfaccia
Case Study
Provers
SYRIAN PETROLEUM COMPANY – Siria
Sistemi di misura liquido con Positive Displacement Meter e relativo
Natural Gas Metering System
GREENSTREAM – Libia
Sistema di misura GAS con tre linee di misura ad
Mobile Calibration Unit
SONATRACH – Algeria
Prover compatto (small prover) carrellato per la calibrazione secondo il
Natural Gas Metering System
SAIPEM – Italia
Sistema di misura gas con 3 linee di misura con
Fuel Gas Metering System
Yinson Production / ENI – FPSO Ghana
Sistema di misura gas con 2 linee di misura con
Verrai ricontattato entro 24h
